mocaptyxHAND OPTION · BETA
手指オプション。
指ごとの小さなIMU基板で、指の曲げと開きを測る手袋です。
基板データ・ファーム・アプリをまとめて公開します。自分で作って、自分のアバターの指を動かせます。
実際に組んで動かしている段階の版です。精度や使い勝手は、これから改善します。特に電池の極性（4章）は、作る前に必ず読んでください。
01できること
- 5本の指それぞれの付け根の曲げと開き、親指の動きを測ります。第2・第3関節は、付け根の曲がりから自然な曲がり方で推定します。
- 出力：VMC（MOCAPTYX Stageで確認済み。Warudo、VSeeFaceなどにも）。VRChat OSCとOpenGloves（SteamVR）は、アプリには入っていますがまだ実機で確認していません。
- 200 Hzで測り、USBドングルかWi-FiでPCへ。両手同時に使えます。キャリブレーションも両手まとめてできます。
- 精度の目安（当方の実測）：手を返したり振ったりしている間の指の角度のブレは約2〜4°。
- アプリからボタン1つでファームを書き込めます（開発ツールは不要）。
02用意するもの（片手ぶん）
| もの | 数 | メモ |
|---|---|---|
| メイン基板 GLOVE MAIN v0.1 | 1 | 手の甲に載せる。ESP32-S3、充電回路、指のコネクタ6個。発注で部品実装済みにできる |
| IMU小基板 GLOVE IMU MINI v0.1 | 6 | 指用 F ×5、手の甲用 H ×1。1パネル＝12枚＝両手ぶん（F 10＋H 2） |
| FFCケーブル | 6 | 1.0 mmピッチ・4芯・Type A（両端の青い補強板が同じ面）。指は100 mm、手の甲は50〜60 mm |
| リチウムポリマー電池 | 1 | 1セル3.7 V、300 mAh以上、保護回路入り、JST PH 2.0 mm。極性に注意（4章） |
| USBドングル | 1（両手で共通） | 技適マーク付きのESP32-S3のUSB付き小型ボード。M5Stack AtomS3 Liteで確認（ケースの側面に技適マーク）。Wi-Fiで使うならなくても可 |
| USB-Cケーブル | 1 | データ通信できるもの（充電専用は不可） |
| 手袋、両面テープ・布テープ | 基板を指の上にしっかり固定できるもの |

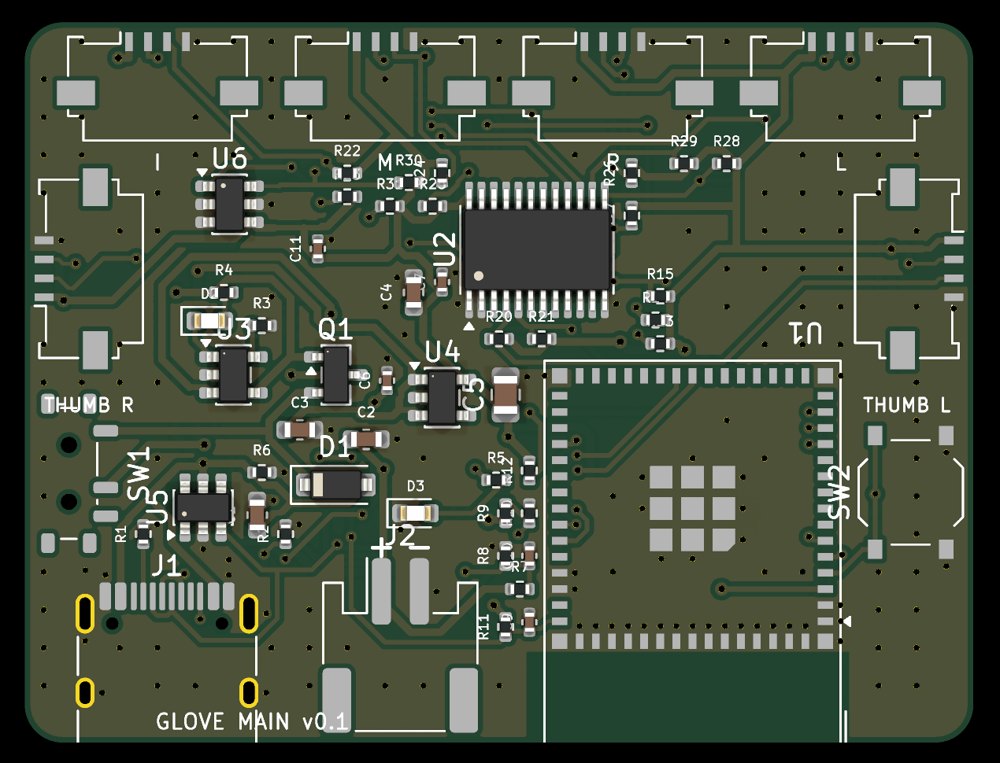

メイン基板（50×38 mm）。上の辺：I＝人差し指、M＝中指、R＝薬指、L＝小指（Left ではなく Little）。左右：THUMB R / THUMB L（中でつながっていて、親指と手の甲をどちらに挿してもよい）。
メイン基板は、技適を取得済みの ESP32-S3-MINI-1 モジュール（工事設計認証 R 201-230385）を、内蔵アンテナのまま使います。モジュールの改造、アンテナの変更、電波の設定（出力・チャンネルなど）を変えたファームの書き込みをすると、日本国内では使えなくなります。ドングルも技適マーク付きのボードを使ってください。技適のないボードを日本国内で電波を出して使うことはできません。手袋やキットを販売する場合は、販売する方が表示などの義務を負います（利用条件をご覧ください）。
03基板の発注（JLCPCB）
ダウンロードの「基板データ」に、JLCPCB用のガーバー（zip）、部品表（BOM）、部品配置（CPL）が入っています。
メイン基板
- 2層、50×38 mm、厚さ1.0 mm。部品実装（PCBA）は片面（表）。
- ESP32-S3-MINI-1、TCA9548A、MCP73831など、すべてLCSCの部品番号つき。
IMU小基板（パネル）
- パネル 93.0×37.6 mm（2列×6枚）、2層、厚さ0.8 mm、「Panel by Customer」。
- センサー（ICM-42670-P）がJLCのStandard PCBA専用部品のため、Economicでは発注できません。表面処理はHASLで可。
- 12枚とも同じ銅箔で、部品配置ファイルが「指用はR1、手の甲用はR2」を載せ分けます。備考欄に次の英文を書いてください：
One design repeated 12 times in a customer panel. R1 or R2 is placed per board as listed in the CPL (boards 1–10: R1, boards 11–12: R2); the unlisted resistor pads stay empty. - 当方の注文例：2パネル（両手2セットぶん）で約22,000円（Standard PCBA、2026年10月）。
JLCから「切り離しタブをコネクタ側にも付けてよいか」と聞かれることがあります。コネクタの辺は避けてもらうよう返信してください。
04電池（重要）
メイン基板v0.1の電池コネクタ（J2）は「1番ピン＝＋」です。市販のLiPo（Adafruit式）の多くは逆です。この基板には逆接続の保護がありません。逆に挿すと一瞬で壊れます。
- 電池は「JST PH 2.0・1番ピン＝＋（赤線）」の向きのものを選びます。商品の写真や説明で、線の向きを確かめてから買ってください。
- 基板のJ2の横に「＋」の印があります。挿す前に、赤い線が「＋」側に来るか目で確認します（テスターがあればなお安心）。
- 逆向きなら挿さないでください。正しい向きの電池を用意するまでは、USB給電で使えます（全部の機能が使えます）。
次の版の基板で、市販の向きに合わせて逆接続の保護も付けます。
05組み立て
- 小基板を外す：裏面に「F 0x68」（指用）、「H 0x69」（手の甲用）と書いてあります。縁を持ってタブの所で折り、出っぱりをヤスリで整えます。チップ（黒い四角）は押さないでください。手の甲用Hは、表にも油性ペンで印を付けておくと便利です。
- ケーブルをつなぐ：両端とも青い補強板を上にして差し込み、黒いレバーをパチッと倒します。基板はどれも部品面を外側に。片方だけ裏返すとケーブルがねじれ、電源とGNDが入れ替わって壊れます。
- コネクタの割り当て：I＝人差し指、M＝中指、R＝薬指、L＝小指。親指と手の甲Hは THUMB R / THUMB L のどちらでも（右手なら親指をTHUMB R、左手ならTHUMB Lにすると取り回しが楽）。
左手では指の並びと I〜L の並びが逆なので、ケーブルが基板の上で交差します（問題ありません）。 - 手袋に付ける：指用は各指の付け根の骨（基節骨）の甲側、親指は親指の基節骨、Hは手の甲の真ん中、メイン基板は手首寄り。向きは適当で大丈夫です（キャリブレーションで測ります）。2か所ずつしっかり固定し、ケーブルも指の付け根あたりで留めます。基板がぐらつくと精度が落ちます。
06ファームの書き込み
- HandCaptureを起動します（ダウンロードしたzipを展開して
HandCapture.exe）。 - メイン基板のスライドスイッチをONにして、USBでPCにつなぎます。OFFだと充電だけで起動しません。
- 左の「ファーム書き込み」にポートが出たら「手袋に書き込む」。約15秒、終わるまでUSBを抜かないでください。
- ドングルにするボード（AtomS3 Liteなど）も同じパネルで「ドングルにする」。
書き込めないときは、基板のボタン（BOOT）を押したままUSBを挿し直して、もう一度。
07PCとつなぐ
USBドングル（おすすめ）
ドングルをPCに挿したまま、手袋のスイッチを入れます。手袋は電源を入れたときにドングルを探すので、順番が逆なら手袋のスイッチを入れ直してください。
Wi-Fi
手袋はWi-Fiを設定していないと「HandCap-xxxx」という設定用の電波を出します（パスワード handcap1）。スマホでつないで http://192.168.4.1 を開き、家のWi-Fi（2.4 GHz）を設定します。PCと同じネットワークにしてください。
つながると、アプリの一覧に手袋が出ます。カードで右／左を選び、「センサー」で指を1本ずつ動かして、同じ指のバーが伸びるか確認します。
08キャリブレーション
カードの「キャリブレーション」（2台なら一覧の下の「両手まとめてキャリブレーション」）。画面の指示どおり約20秒です。
- 平らに置く：手のひらを下にして、机の上で指をそろえて伸ばし、動かさない。
- 手のひらを返す：指をそろえてまっすぐ伸ばしたまま、手を浮かせて、ゆっくり手のひらを上に向けて戻す（2回）。ここで指が曲がったり揺れたりすると精度が落ちます（警告が出たらやり直し）。
- 指を曲げる：ゆっくり指を曲げて伸ばす（2回、親指も一緒に）。
- もう一度平らに置く。
起動のたびと、ずれてきたと感じたときは、手を平らに置いて「合わせ直し」（基板のボタンでも同じ）。
09アバターへの出力
- VMC：「出力」タブで送り先（例：
127.0.0.1:39539）を設定。MOCAPTYX Stageで確認済みです。Warudo、VSeeFaceなどVMCを受け取れるアプリでも動くはずです。 - VRChat OSC（未検証）：パー・グー・ピースなど8つのジェスチャーを
HandCapGestureL/Rなどのパラメーターで送ります。 - OpenGloves（未検証）：SteamVRのOpenGlovesドライバーへ指の曲げと開きを送ります。
- 「アバター調整」タブで、アバターごとに曲げの強さや開きを調整して保存できます。
10うまくいかないとき
| 症状 | 確認すること |
|---|---|
| USBでつないでもPCに出てこない | スイッチがON か。データ通信できるUSBケーブルか。 |
| 手袋が一覧に出ない | ドングルを挿してから手袋のスイッチを入れたか。Wi-FiならPCと同じ2.4 GHzのネットワークか。 |
| 「センサーの値が止まっています」と出る | 電源を切って、その基板とケーブルを挿し直す。それでも出るなら小基板の不良の可能性（予備に交換）。 |
| 違う指が動く | コネクタの割り当て（I・M・R・L）とケーブルを確認。 |
| 手を返すと指が開く・ずれる | キャリブレーションの2つ目を、指をまっすぐのまま大きく返してやり直す。基板とケーブルがしっかり固定されているか。 |
| キャリブレーションで警告が出る | 警告に書かれたステップの動きを、ゆっくり大きくしてやり直す。 |
うまくいかないときは、カードの「● 録画」で数十秒録って、Issuesに添えてもらえると原因を調べやすくなります（保存先は app\hand_capture\recordings）。
11v0.5の既知の問題と今後
- 電池コネクタの極性が市販品と逆、逆接続の保護なし（4章）。
- 左手でケーブルが基板上で交差する。
- 親指は、ほかの指より動きが不安定です。
- ケースは未公開（設計中）。
- アプリの画面は日本語のみ。
- VRChat OSCとOpenGlovesへの出力は、まだ実機で確認していません。試した方はIssuesで教えてもらえると助かります。
今後の予定
- 1指2IMU版を検討中：指の第2関節の上（中節骨）にもIMUを足して、かぎ爪のような曲げも推定ではなく直接測る版です。今の1指1IMU版は、第2・第3関節を付け根の曲がりから推定しています。
- フレキシブル基板版も検討中：IMUと配線を1枚の薄いフレキ基板にまとめて、ケーブルなしで指に沿わせる版です。
- メイン基板の次の版：電池の極性と逆接続の保護、左手用のコネクタ割り当て、小型化。
- 6個のIMUの時刻合わせ、温度補正など、ファームとソフトでの精度向上。
12ダウンロードと利用条件
展開して HandCapture.exe。手袋とドングルのファーム入り 基板データHandCapture-0.5.0-hardware.zip
メイン基板・IMU小基板のガーバー、BOM、CPL ソースHandCapture-0.5.0-source.zip
アプリ（手指の部分）、ファーム、基板の生成スクリプト
利用条件：ソース公開です（OSSではありません）。個人・非営利での利用、改造、自分用の製作、撮ったモーションや作品の販売・収益化は自由です。手袋・基板・キットの販売や製品への組み込みは、有償ライセンスです（ご相談）。詳しくは各zipの LICENSE.txt と利用方針をご覧ください。
電子工作とリチウム電池には、発火・けがの危険があります。製作と使用はご自身の責任でお願いします。
無償で公開しているため、返金・交換・個別のサポートや修正はお約束できません。不具合の報告や提案はIssuesで歓迎します。基板や部品の注文は、各販売元とのお取引になります。
記載の会社名・製品名は各社の商標または登録商標です。MOCAPTYXはこれらの企業・団体と提携しておらず、承認も受けていません。
